一.冷卻塔工作的基本概念

干燥(低焓)的空氣通過風扇抽搐后，從進氣網進入冷卻塔;飽和水蒸氣壓力高的高溫水分子流向低壓空氣，冷濕(高焓)水自播系統灑入塔內。當水滴與空氣接觸時，一方面是由于空氣與非直接傳熱，另一方面是由于水蒸氣表面與空氣之間的壓差，在壓力的作用下引起蒸發現象，送至當前蒸發潛熱，水中熱量即揮發傳熱，達到冷卻的目的。

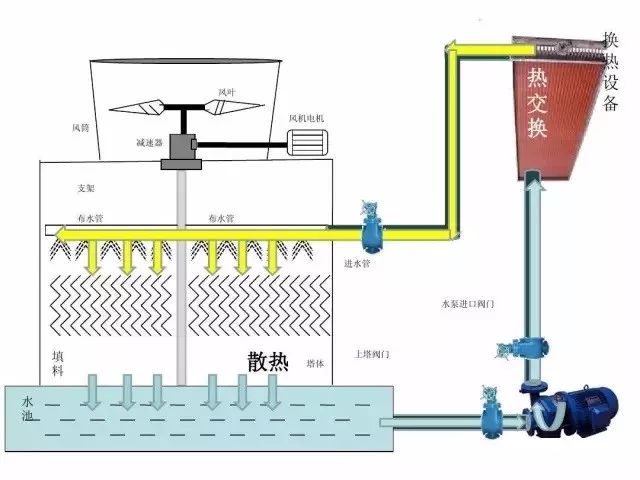

二.冷卻塔的工作過程

以圓形倒流冷卻塔的工作過程為例：

開水獨立機房通過水泵通過一定壓力通過管道.橫喉.曲喉.核心喉將循環壓力轉移到冷卻塔的播水系統中，通過播水管中的孔均勻地將水灑在填料上;在風扇的作用下，干燥的低韓值空氣從底部進入風網進入塔內。當沸水流過填料表面時，會產生水膜和空氣進行熱交換。高濕度、高韓值的暖風從頂部抽出，冷卻水滴進入底盆，通過出水管流入主機。

正常情況下，進入塔內的空氣.是干燥低濕球溫度的空氣。水與空氣之間存在明顯的水濃度差和動能壓差。當風扇運行時，在塔內負壓的影響下，水不斷揮發到空氣中，成為水蒸氣分子，剩余水的平均動能降低，從而降低循環水的溫度。

從以上分析可以看出，揮發性降溫與空氣溫度(通常稱為干球溫度)低于或高于水溫?zé)o關。只要水能不斷揮發到空氣中，水溫就會降低。然而，水對空氣的揮發不會無休止地進行。

當與水接觸的空氣不飽和時，水不斷揮發到空氣中，但當水蒸氣接觸表面的空氣飽和時，水不會揮發，而是處于動態平衡狀態。揮發性水的數量等于從空氣中回到水中的水的總數，水溫保持一致。因此，與水接觸的空氣越干燥，揮發就越容易進行，水溫就越容易降低。

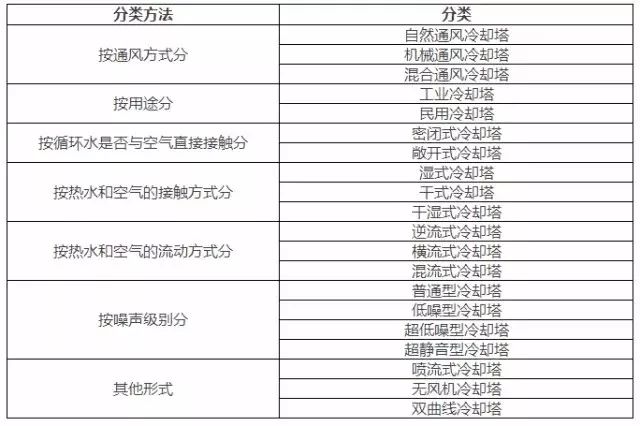

三.冷卻塔的分類

四.冷卻塔構成

1.灑水填料

將必要的冷卻水(沸水)濺入水滴或產生水膜，增加水與空氣的接觸面積和時間，促進水與空氣的熱交換。水的冷卻過程主要在灑水填料中進行。

2.配水系統

將沸水均勻分布在所有灑水填料上，沸水是否均勻分布，對冷卻效果有影響。如果水分布不均勻，不僅會立即降低冷卻效果，還會導致一些冷卻水濺到塔外。

3.通風設備

排風機用于機械通風冷卻塔，以保證標準的冷卻效果。

4.空氣分配設備

運用進氣口.百葉窗、導風板等設備，引導空氣均勻分布在冷卻塔的所有截面上。

5.通風筒

通風管的作用是創造良好的空氣動力標準，降低通風阻力，將冷卻塔的冷濕空氣送到高處，減少冷濕空氣的回流。

機械通風冷卻塔的通風管也叫風管。風管式空氣循環冷卻塔的通風管具有通風和將寒濕空氣送到高處的作用。

6.除水器

將冷濕空氣中經常攜帶的水滴與空氣分離，減少逸水流量的損害和對周?chē)h(huán)境的影響。

7.塔架

冷卻塔外部排架結構，機械通風冷卻塔日風筒式空氣循環冷卻塔的塔架封閉，支撐.適合氣旋功能的維護和組織;開放式冷卻塔的塔體沿塔體高度開放，使自然風進入塔體。

8.集水池

位于冷卻塔下，收集灑水填料落下的冷卻水，有時水池也有一定的儲存容量，起到調節流量的作用。

9.通水系統

進水口將熱水送至配水系統，進水口設置閘閥，調節冷卻塔進水量，冷卻水送至水設備或循環泵。填充水管也安裝在集水池中.污水管.溢流管.如有必要，可在幾個冷卻塔中間設置連接管。

10.別的設備

包含檢修門.維修梯.過道.照明.電氣控制.必要時設置防雷設備及其航行障礙標志，有時還必須設置冷卻塔檢測部件進行檢測。

各種形式和用途的冷卻塔由上述部件組成：開放式點滴式冷卻塔.風管空氣循環冷卻塔.倒流式冷卻塔排風(或鼓風).抽風橫流冷卻塔等。

五.冷卻塔的應用領域

工業生產或制冷過程中產生的廢熱一般由冷卻水帶走。冷卻塔的作用是將帶有廢熱的冷卻水與塔內的空氣進行熱交換，使廢熱傳遞給空氣并散入大氣。

例如，在熱電廠，鍋爐將水加熱成高溫高壓蒸汽，促進發電機發電。汽輪機完成后，廢氣排入冷卻器，與冷卻水進行熱交換，凝結成水，然后用水泵返回鍋爐進行循環利用。在這個過程中，無蒸汽的廢熱傳遞給冷卻水，提高水溫，攜帶廢熱的冷卻水，將冷卻塔中的熱量傳遞給空氣，從風管排入大氣環境。

冷卻塔應用領域：廣泛應用于空調冷卻系統.冷凍系列.注塑.制革.起泡.發電.汽輪機.鋁型材加工.空壓機.工業水冷等行業應用最廣泛的是空調冷卻.冷凍.塑料化工行業。

六.冷卻塔安裝參考

1.環境選擇

1.應避免安裝防潮通道.磚墻應安裝在屋頂或空氣流通區域。

2.兩個或兩個以上冷卻塔并用時，應注意塔體間隔。

3.不得安裝在四面墻或密不通風的區域，并注意塔與墻之間的間隔。

4.應避免安裝碳煙和灰塵較多的區域，防止膠卷堵塞。

5.應遠離廚房和鍋爐間，直至更熱。

2.組裝要點

1.基本水平不能歪斜，冷卻塔軸線垂直于平面，否則危害布不如電機工作。

2.針對175t上述冷卻出入水管應協調支架。

3.當兩個或兩個以上的菜用水泵時，應在不盆中間加一個平衡水管。

4.循環進出水應用避震喉連接。

5.冷卻塔斯社風機葉片與塔壁間隙一致，絕不允許兩側三刀側間隙相差過大，發現問題及時處理。

6.檢察院應定期修理電機和減速器，減速器應檢查油量。

3.運行查驗

1.所有螺釘是否緊緊，塔內是否有污垢。

2.風機及灑水系統旋轉是否順暢。

3.檢查電源是否與電機電壓一致。

4.皮帶組成組裝是否正確。

5.打開補水閥，將水槽和水管完全灌滿，水位小于滿水喉25mm。

6.啟動時，在于水泵.打開風扇后，檢查風頻.及風量，及時糾正，直至達到要求。

7.終止時，先停止風再停水泵。

4.運作查驗

1.保持水塔清理，定期進行水處理。

2.運作約60h再次檢查皮帶拉力，確保正常。

3.齒輪減速器油量150h必須更換潤滑脂。

七.冷卻塔選型的依據

冷卻塔一般根據其制冷能力確定?？照{(diào)制冷系統冷卻塔的循環水量取決于制冷能力.冷卻水進出口水溫差確定，一般指標準工況下定制的進出口水溫差。即滲水溫度為37℃.出水溫度為32℃.濕球溫度為28℃。

當冷卻塔所在地區濕球溫度不是標準工況，進出水溫也發生變化時，其接近度(接近度為出水溫度與濕球溫度的差異)會發生變化。在北京，濕球溫度為26.4℃.滲水溫度為35℃.出水溫度為29.5℃，其靠近度為3℃。

接近度直接關系到冷卻塔的制冷量。接近值越小，冷卻水平越低;相反，接近值越大，冷卻能力越大。當接近度為4度時，基本100噸水噸冷卻塔;當接近度為3度時，冷卻水只能為85噸。當你想冷卻100噸水時，冷卻塔必須選擇基本的125噸冷卻塔。
